首頁 > 產品中心 > 信號放大器 > 高壓放大器 > 產品中心詳情
<
>
ATA-M20高壓放大模塊
簡介:

ATA-M20系列是一款可放大交直流信號的單通道高壓放大模塊。最大輸出800Vp-p (±400Vp)高壓,可以驅動高壓型負載。電壓增益數控可調,提供了方便簡潔的操作選擇,可與主流的信號發生器配套使用,實現信號的完美放大。


功能特點 產品參數 功能圖解 應用領域
功能特點

━ 單通道

━ 帶寬(-3dB)DC~600kHz

━ 最大輸出電壓800Vp-p(±400Vp)

━ 最大輸出電流150mAp

━ ATA-M20系列采用液晶面板顯示設備狀態及參數動態顯示操作界面一目了然,簡潔易懂

產品參數


型號

ATA-M22

ATA-M24

ATA-M28

帶寬(-3dB)

DC~600kHz

DC~400kHz

DC~150kHz

輸出形式

單端輸出

單端輸出

單端輸出

最大輸出電壓

200Vp-p (±100Vp)

400Vp-p (±200Vp)

800Vp-p (±400Vp)

最大輸出電流

75mAp(DC~50Hz)

50mAp(DC~50Hz)

20mAp(DC~50Hz)

150mAp(>50Hz)

100mAp(>50Hz)

40mAp(>50Hz)

最大輸出功率

15Wp

20Wp

16Wp

電壓增益

x0~60(0.1 step/1 step)

x0~120(0.1 step/1 step)

x0~240(0.1 step/1 step)

輸入波形幅度

10Vp-pMAX

10Vp-pMAX

10Vp-pMAX

輸入電阻

10kΩ

10kΩ

10kΩ

輸出電阻

50Ω(可定制)

50Ω(可定制)

50Ω(可定制)

壓擺率

≥267V/μs

≥356V/μs

≥267V/μs

負載RL上限

≥1283.8Ω(DC~50Hz)

≥3.95kΩ(DC~50Hz)

≥19.95kΩ(DC~50Hz)

≥616.7Ω(>50Hz)

≥1.95kΩ(>50Hz)

≥9.95kΩ(>50Hz)

保護

過流保護

信號地

與機殼、電源線地相連

供電電壓

AC220V±10%,50Hz

工作溫度

0℃~45℃

儲存溫度

-20℃~50℃

工作濕度

≤80%RH,無冷凝

重量

0.8kg

尺寸(寬*高*深)

215*55*215mm




功能圖解

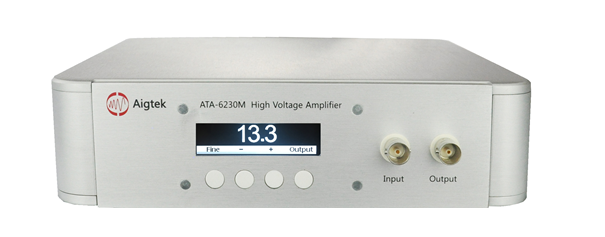

液晶面板顯示


ATA-M20系列采用液晶面板顯示,設備狀態及參數動態顯示,操作界面一目了然,簡潔易懂。

應用領域

━ 用于院校類電子實驗測試

━ 用于 MEMS 測試

━ 用于超聲波測試

━ 用于電磁場驅動

━ 用于壓電陶瓷驅動
