首頁 > 產品中心 > 精密源 > 功率信號源 > 產品中心詳情
<
>

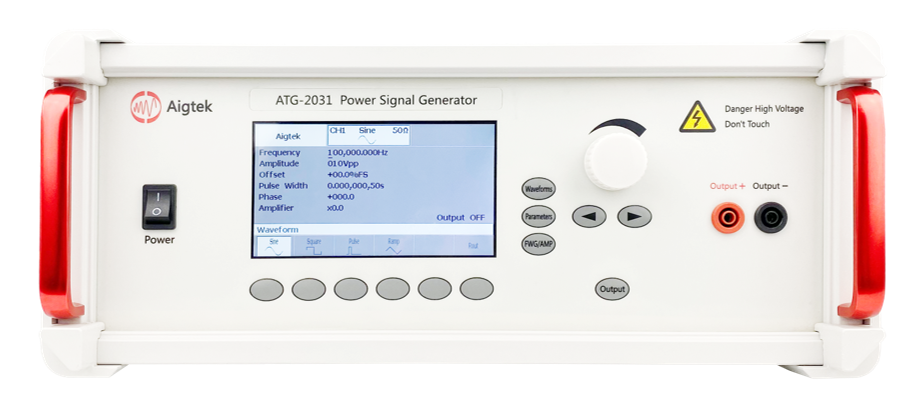

ATG-2000系列功率信號源
簡介：

ATG-2000系列是一款功率信號源，主要可用于院校內電子實驗測試、MEMS測試、超聲波測試、電磁成驅動、壓電陶瓷驅動等。電壓增益數控可調，一鍵保存常用設置，為您提供了方便簡潔的操作選擇。

產品特點 產品參數 功能圖解
產品特點

l  可輸出正弦波、方波、三角波、脈沖波

l  輸入信號可內置或外置

l  輸出電壓高達1600Vp-p（±800V）

l  輸出電流500mA（更高電流可定制）

l  工作頻率（-3dB）DC~1MHz

l  帶寬（-3dB）DC~1MHz

l  輸出電壓高達1600Vp-p（±800Vp）

l  最大輸出電流500mAp（更高電流可定制）


產品參數


型號

ATG-2021H

ATG-2022H

ATG-2031

ATG-2032

通道數

1

2

1

2

輸出形式

單端輸出

單端輸出

帶寬（-3dB）

DC~1MHz

DC~500kHz

最大輸出電壓

200Vp-p（±100Vp）

300Vp-p（±150Vp）

最大輸出電流

250mAp（DC~50Hz）

60mAp（DC~50Hz）

500mAp（>50Hz）

120mAp（>50Hz）

最大輸出功率

50Wp

18Wp

保險絲

2A/250V             5A/250V

2A/250V

電壓增益

x0~60（1 step）

x0~50（1 step）

負載RL上限

≥395Ω（DC~50Hz）

≥2.45kΩ（DC~50Hz）

≥195Ω（>50Hz）

≥1.2kΩ（>50Hz）

輸出電阻

5Ω /1kΩ (可定制）

50Ω /2.5kΩ (可定制）

壓擺率

≥445V/μs

≥334V/μs

輸入電阻

5kΩ

輸入幅度

0~10Vp-pMAX

輸出電壓誤差

≤±3%FS@1kHz

電壓監測

100:1（±5%）

諧波失真（THD）

≤0.1%@1kHz，100Vp-p

輸出電壓零點漂移

≤±0.1V

信噪比

≥80dB

輸出接口

4mm香蕉插座

保護

過流保護

信號地

與機殼、電源線地相連

供電電壓

AC220V±10%，50Hz

工作溫度

0℃~45℃

儲存溫度

-20℃~50℃

工作濕度

≤80%RH，無冷凝

尺寸（寬*高*深）

365*163*365mm

440*163*470mm

365*163*365mm

365*163*365mm




功能圖解


l  可輸出正弦波、方波、三角波、脈沖波

l  輸入信號可內置或外置

l  輸出電壓高達1600Vp-p（±800V）

l  輸出電流500mA（更高電流可定制）

l  工作頻率（-3dB）DC~1MHz

l  帶寬（-3dB）DC~1MHz

l  輸出電壓高達1600Vp-p（±800Vp）

l  最大輸出電流500mAp（更高電流可定制）
